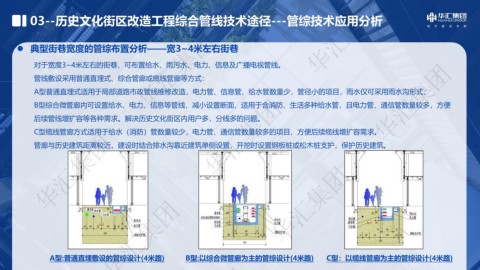

03--历史文化街区改造工程综合管线技术途径---管综技术应用分析
߸ࠢ
l 典型街巷宽度的管综布置分析——宽3~4米左右街巷 ߸ࠢ
对于宽度3~4米左右的街巷，可布置给水、雨污水、电力、信息及广播电视管线。
߸ࠢ
管线敷设采用普通直埋式、综合管廊或缆线管廊等方式：
A型普通直埋式适用于局部道路市政管线维修改造，电力管、信息管、给水管数量少，管径小的项目，雨水仅可采用雨水沟形式；
߸ࠢ
B型综合微管廊内可设置给水、电力、信息等管线，减小设置断面，适用于含消防、生活多种给水管，且电力管、通信管数量较多，方便
后续管线增扩容等各种需求。解决历史文化街区内用户多，分线多的问题。
C型缆线管廊方式适用于给水（消防）管数量较少，电力管、通信管数量较多的项目，方便后续缆线增扩容需求。
߸ࠢ ߸ࠢ
管廊与历史建筑距离较近，建设时结合排水沟靠近建筑单侧设置，开挖时设置钢板桩或松木桩支护，保护历史建筑。
߸ࠢ
A型:普通直埋敷设的管综设计(4米路) B型:以综合微管廊为主的管综设计(4米路) C型：以缆线管廊为主的管综设计(4米路)
߸ࠢ
