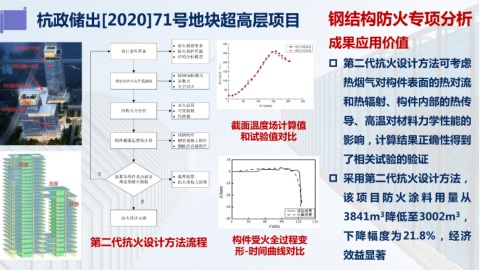

杭政储出[2020]71号地块超高层项目 钢结构防火专项分析

成果应用价值
• 耐火极限要求
设计条件准备 • 防火保护措施
• 结构分析模型
 第二代抗火设计方法可考虑

• ISO834标准火
确定室内火灾升温曲线 • 参数火 热烟气对构件表面的热对流
• 大空间火
和热辐射、构件内部的热传
• 永久荷载
结构内力分析 • 可变荷载
• 风荷载 导、高温对材料力学性能的
截面温度场计算值

• 纯钢构件 和试验值对比
构件截面温度场计算 • 钢管混凝土构件 影响，计算结果正确性得到
• 钢板组合墙构件
了相关试验的验证

否
验算各构件是否满足 • 温度验算  采用第二代抗火设计方法，
规定的耐火极限 • 抗火承载力验算
该 项 目 防 火 涂 料 用 量 从
是
3841m 降低至3002m ，
3
3
抗火设计完成
第二代抗火设计方法流程 构件受火全过程变 下 降 幅 度 为 21.8%，经 济
形-时间曲线对比 效益显著
