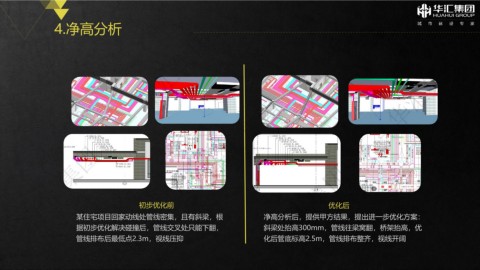

4.净高分析 ߸ࠢ ߸ࠢ
߸ࠢ ߸ࠢ
߸ࠢ 初步优化前 ߸ࠢ ߸ࠢ
优化后
߸ࠢ
某住宅项目回家动线处管线密集，且有斜梁，根
斜梁处抬高300mm，管线往梁窝翻，桥架抬高，优
据初步优化解决碰撞后，管线交叉处只能下翻， 净高分析后，提供甲方结果，提出进一步优化方案：
管线排布后最低点2.3m，视线压抑 化后管底标高2.5m，管线排布整齐，视线开阔
߸ࠢ
